声源溯源取证系统
产品概述
奥斯恩声源溯源取证系统搭载噪声声源定位功能，通过精确定位与麦克风相位匹配等算法，直观的展现声源的方向：主要用于 360°范围内指定方向声源定位，可排除其他方向的噪声干扰，只关注指定区域声源大小。搭配摄像头球机，对现场噪声污染情况进行视频录像及声源光标叠加，有效溯源取证保存记录的功能，是相关部门强有效的执法依据。
应用场景
广泛应用于广场舞（居民小区、休闲广场、公园）噪音抓拍，施工噪声抓拍、商铺高音喇叭抓拍、小区居民楼噪声定位，交通鸣笛抓拍等场合。

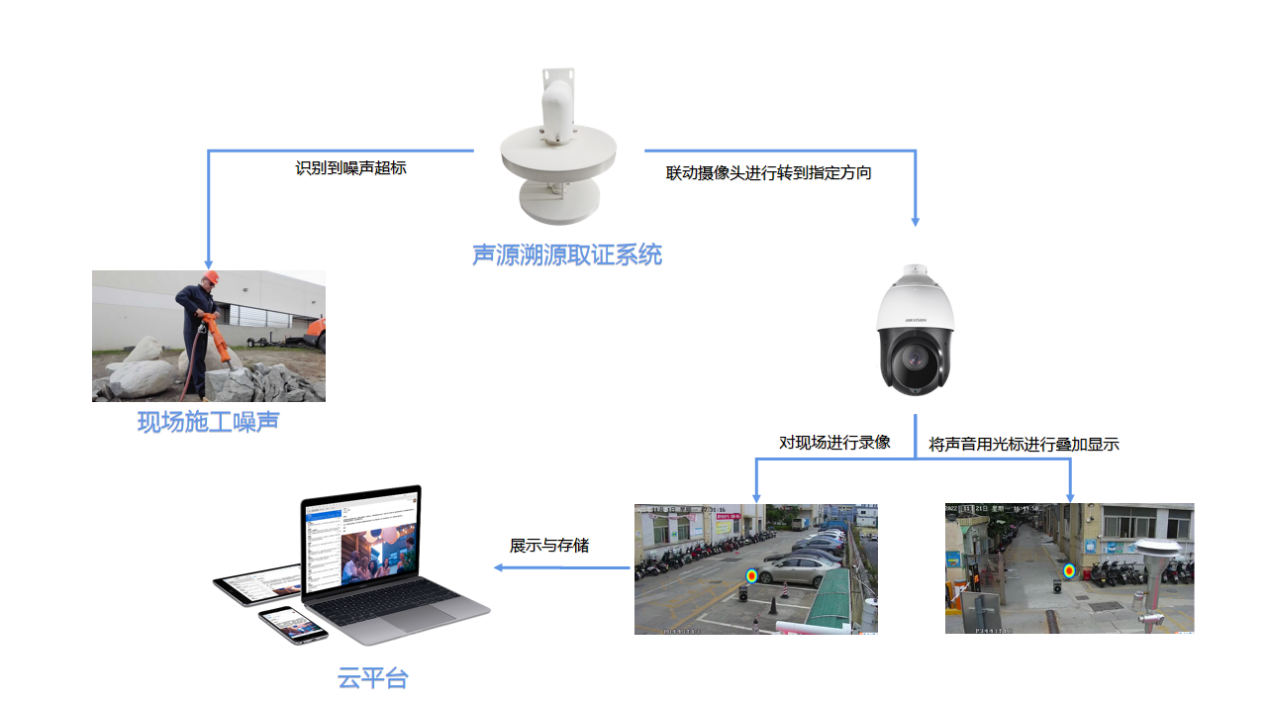

取证溯源流程图
产品特性
l系统结构设计简单，支持快速拼装方便携带，整体高度可达3米，采用锂电池供电可即插即用，是应急监测与执法利器；
l支持实时高精度噪声监测，支持上报噪声检测中心，支持联动音柱、LED显示屏等设备进行发布、警示；
l采用独创的阵列信号处理与深度神经网络降噪结合的技术，结合视频坐标指向性拾取超远场高清晰度音频信号，可实现15m范围360°任意角度清晰拾音；
l采用自有多网络融合的神经网络技术，满足复杂场景下高准确率、低误报率的行业应用标准；
l采用多麦克风立体阵列结构，实现在360°全向范围内特殊音频或大音量事件的定位，并联动球机摄像头转动到指定位置并光标叠加录像，响应时间小于500ms。
技术参数
|
参数名称
|
参数值
|
|
阵列雷达
|
|
麦克风
|
12麦立体麦克风阵列
|
|
信噪比
|
不小于69.5dB(94dBSPL@1kHz,A-weighted)
|
|
灵敏度
|
不低于-34.7dB(94dBSPL@1kHz)
|
|
THD
|
不大于0.17% (94dB SPL @1kHz, S=Typ）
|
|
频响范围
|
≥20Hz~80KHz
|
|
检测声压级范围
|
30dB-130dB
|
|
功能
|
|
音频编码格式
|
PCM/WAV
|
|
音频采样精度
|
不小于32bit
|
|
音频采样率
|
不小于16000
|
|
前端接入协议
|
支持http、485
|
|
音视联动
|
音视联动功能支持音频事件触发的音视联动（需配合相应球机或枪机），实现抓录现场视频片段，并在视频上叠加光标标记声源位置；
|
|
智能分析
|
|
异常音频识别功能
|
支持定制满足呼救声、枪声、爆炸声、鸣笛声、改装车声、特种车辆警笛声、等特殊音频检测识别；
|
|
声源定位
|
支持特征音频声源定位
|
|
噪声检测
|
环境噪声水平检测
|
|
响应时间
|
≤500ms
|
|
角度分辨率
|
＜5度
|
|
探测距离
|
0~15m@70dBA；0~30m@100dBA；
|
|
声源定位精度
|
±0.5m
|
|
接口
|
|
网络接口
|
RJ45 以太网口，支持 10M/100M 自适应
|
|
串口接口
|
RS485
|
|
接地端子
|
将接地接口接地，预防雷电
|
|
音频输出
|
1路LineOut
|
|
产品规格
|
|
供电系统
|
大容量锂电池，，高品质电芯
|
|
续航时间
|
不小于24小时
|
|
工作温度
|
-20℃~+65℃
|
|
防护等级
|
IP65，防盐雾腐蚀
|
|
三角支架
|
全铝三角支架，支持高度调节，最高可达3米
|
